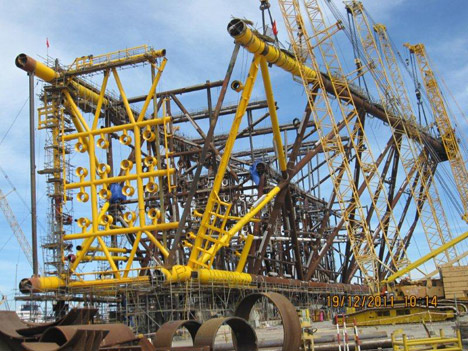

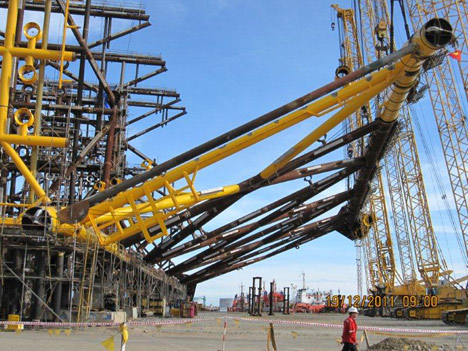

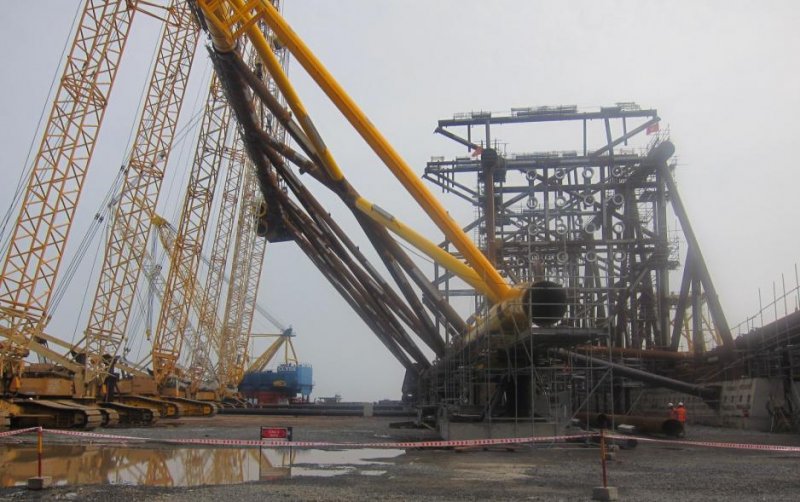

Kính gửi các anh chị, Trong đồ án mẫu em có đọc được phần về thiết kế gối xoay panel, tuy nhiên không thấy đồ án nào nhắc tới sự ổn định tổng thể của hệ gối xoay và panel. Xin anh chị chỉ giúp em các bài toán cần quan tâm khi thiết kế gối xoay, những lưu ý khi thi công xoay panel, những biện pháp giữ ổn định cho hệ panel và gối Hình ảnh xoay panel: Hình xoay panel

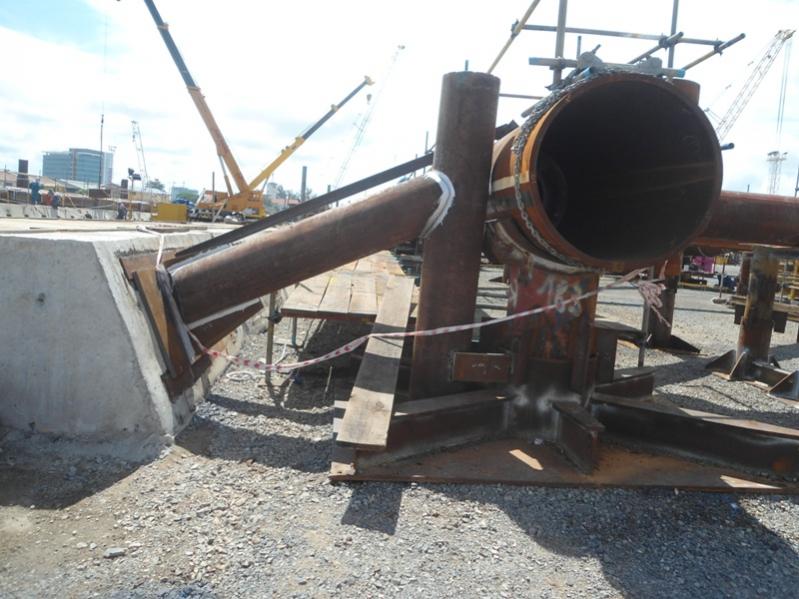

Bạn quan sát kỹ, người ta có hệ thống chống đỡ khá vững như hình: Ở một số dự án, người ta còn hàn gối đỡ xuống dưới nền bãi để chống trượt cho hệ gối đỡ và panel.

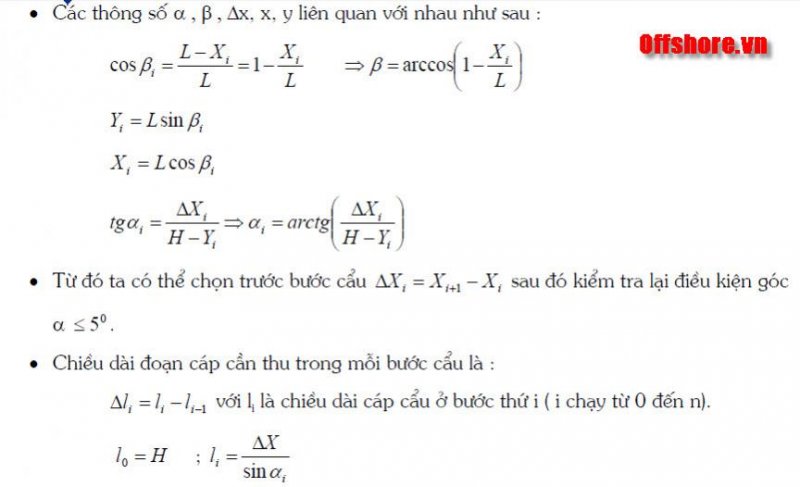

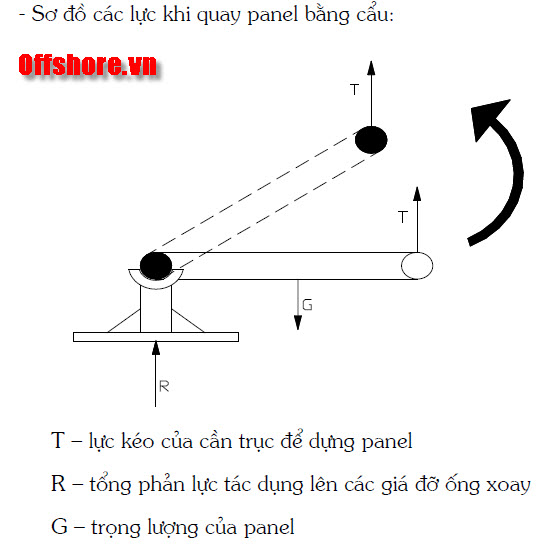

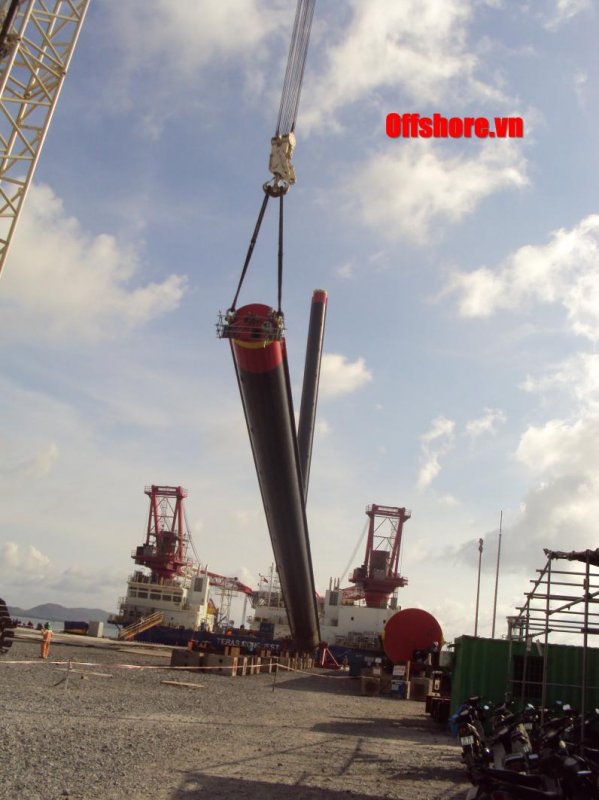

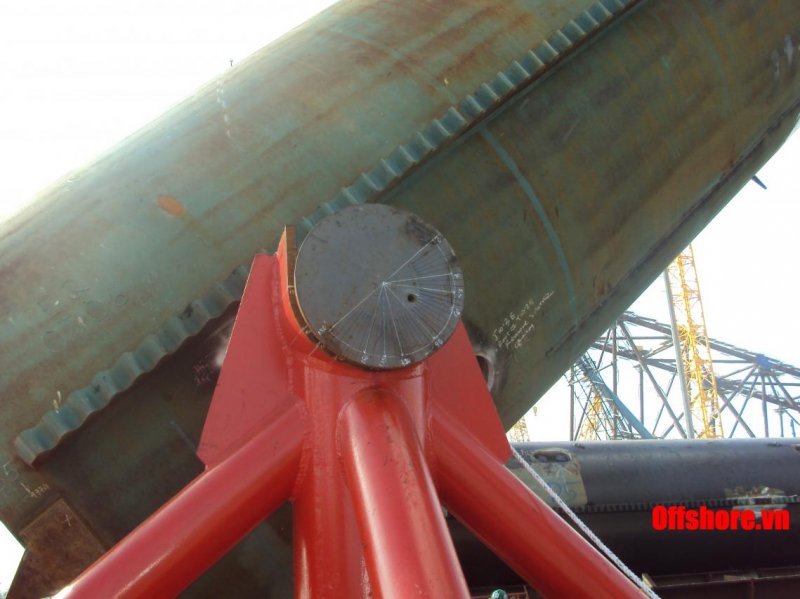

Việc kiểm tra ổn định tổng thể hệ panel và gối xoay không thuộc phạm vi của công việc thiết kế gối xoay, thiết kế gối xoay đơn giản chỉ bao gồm: 1/ Kiểm tra bền kết cấu gối xoay 2/ Kiểm tra khả năng chịu lực của nền đất dưới chân gối. ------- Bài toán kiểm tra ổn định tổng thể gối xoay và panel: Gối xoay theo lý thuyết sẽ không suất hiện lực các thành phần phản lực: Fx và Fy (trong mặt phẳng) và các thành phần moment Mx, Mz và My. chỉ cho khổng chế chuyển vị theo phương z. Tuy nhiên trong quá trình xoay để đưa panel từ vị trí nằm ngang trên mặt đất tới vị trí thẳng đứng để đấu nối với các panel khác, Cẩu phải di chuyển để thực hiện công việc này và thành phần lực ngang Fx và Fy trong mặt phẳng sẽ xuất hiện trong qua trình cẩu di chuyển, quá trình mình có copy được ít lý thuyết để AE tham khảo và áp dụng như sau: Hình 1: Mô hình xoay panel và các thành phần phản lực tại gối xoay Hình 2: Tính toán bước cẩu Hình 3: Các thông số liên quan Sau đó dựa vào kết quả của bảng tính Excel này để kiểm soát quá trình và vận hành quy trình cẩu. Giới thiệu ACE mã cẩu bằng phương pháp xoay chân liftboat ở PVMS: Hình 1: Tổng thể quá trình xoay Hình 2: Chi tiết gối xoay
